In qualità di fornitore di flange ASME B16.5 profondamente coinvolto nel settore, ho assistito in prima persona ai diversi fattori che influenzano le prestazioni di queste flange. Le flange ASME B16.5 sono componenti cruciali nei sistemi di tubazioni di vari settori, dal petrolio e gas alla lavorazione chimica. Comprendere i fattori che influenzano le loro prestazioni è essenziale per garantire l’integrità e l’affidabilità di questi sistemi.
Qualità dei materiali
Il materiale con cui è realizzata una flangia ASME B16.5 è la pietra angolare delle sue prestazioni. Materiali diversi offrono diversi livelli di robustezza, resistenza alla corrosione e tolleranza alla temperatura. I materiali comuni utilizzati per queste flange includono acciaio al carbonio, acciaio inossidabile, acciaio legato e leghe di nichel.
Le flange in acciaio al carbonio sono una scelta popolare grazie alla loro elevata resistenza e al costo relativamente basso. Sono adatti per un'ampia gamma di applicazioni, comprese quelle nell'industria del petrolio e del gas. Tuttavia, l’acciaio al carbonio è suscettibile alla corrosione, soprattutto in ambienti difficili. Le flange in acciaio inossidabile, d'altro canto, offrono un'eccellente resistenza alla corrosione, rendendole ideali per applicazioni in cui l'esposizione a sostanze corrosive è un problema.Acciaio legatole flange combinano la resistenza dell'acciaio al carbonio con la resistenza alla corrosione di altri elementi, fornendo un equilibrio tra prestazioni e costi.
Le leghe di nichel sono spesso utilizzate in applicazioni ad alta temperatura e alta pressione, come nell'industria petrolchimica. Queste leghe offrono un'eccezionale resistenza alla corrosione e all'ossidazione, nonché un'elevata resistenza alle temperature elevate. Quando si seleziona un materiale per una flangia ASME B16.5, è essenziale considerare i requisiti specifici dell'applicazione, inclusi l'ambiente operativo, la temperatura e la pressione.
Processo di produzione
Il processo di produzione delle flange ASME B16.5 influisce in modo significativo sulle loro prestazioni. La precisione nella produzione è fondamentale per garantire che le flange soddisfino gli standard e le specifiche richieste. I principali metodi di produzione di queste flange comprendono forgiatura, fusione e lavorazione.
La forgiatura è un metodo ampiamente utilizzato per produrre flange ASME B16.5 di alta qualità. Implica la modellatura del metallo applicando forze di compressione, che si traducono in una struttura a grana densa e uniforme. Le flange forgiate offrono resistenza e durata superiori rispetto alle flange fuse. Hanno anche meno probabilità di presentare difetti interni, come porosità e crepe.
La fusione, invece, consiste nel versare il metallo fuso in uno stampo per creare la forma desiderata. Sebbene la fusione sia un metodo economicamente vantaggioso per la produzione di flange grandi e complesse, può comportare una struttura della grana meno uniforme e potenziali difetti interni. La lavorazione meccanica viene spesso utilizzata per rifinire le flange fuse e garantire che soddisfino le dimensioni e le tolleranze richieste.
Il controllo di qualità durante il processo di produzione è essenziale per garantire le prestazioni delle flange ASME B16.5. Ciò include l'ispezione delle materie prime, il monitoraggio del processo di produzione e l'esecuzione di test post-produzione, come test non distruttivi (NDT) e test meccanici.
Design e dimensioni
Il design e le dimensioni delle flange ASME B16.5 svolgono un ruolo fondamentale nelle loro prestazioni. Lo standard specifica le dimensioni, i valori nominali e le tolleranze per queste flange, garantendo compatibilità e intercambiabilità nei sistemi di tubazioni. Il design della flangia influisce sulla sua capacità di sigillare, sopportare la pressione e resistere alla deformazione.
Una delle caratteristiche di progettazione chiave di una flangia ASME B16.5 è il tipo di faccia. I tipi di viso comuni includono faccia sollevata (RF), faccia piatta (FF) e faccia con giuntura ad anello (RTJ). La faccia rialzata fornisce una superficie di tenuta più ampia, rendendola adatta alla maggior parte delle applicazioni. La faccia piatta viene utilizzata in applicazioni a bassa pressione e non critiche, mentre la faccia del giunto anulare è progettata per applicazioni ad alta pressione e alta temperatura.
Anche i fori dei bulloni nella flangia devono essere adeguatamente allineati e dimensionati per garantire una connessione sicura. Fori dei bulloni disallineati o sottodimensionati possono portare a una distribuzione non uniforme delle sollecitazioni e a potenziali perdite. Anche lo spessore e il diametro della flangia influiscono sulla sua resistenza e prestazioni. Una flangia più spessa può sopportare pressioni più elevate, mentre una flangia di diametro maggiore fornisce una superficie di tenuta più ampia.
Condizioni operative
Le condizioni operative di una flangia ASME B16.5 hanno un impatto significativo sulle sue prestazioni. La temperatura, la pressione e le caratteristiche del fluido sono i principali fattori da considerare.
Le alte temperature possono causare l'espansione del materiale della flangia, il che può comportare un aumento dello stress e potenziali perdite. Inoltre, temperature elevate possono ridurre la robustezza e la resistenza alla corrosione del materiale della flangia. Al contrario, le basse temperature possono rendere fragile il materiale della flangia, aumentando il rischio di fessurazioni.
La pressione è un altro fattore critico. Le flange ASME B16.5 sono progettate per resistere a valori di pressione specifici. Il superamento di questi valori può portare al guasto della flangia, che può avere gravi conseguenze per la sicurezza e il funzionamento del sistema di tubazioni.
Anche le caratteristiche del fluido, come la corrosività, la viscosità e la portata, influiscono sulle prestazioni della flangia. I fluidi corrosivi possono causare il deterioramento del materiale della flangia nel tempo, mentre i fluidi ad alta viscosità possono aumentare la caduta di pressione attraverso la flangia. Portate elevate possono causare erosione e vibrazioni, che possono danneggiare la flangia e il sistema di tubazioni.
Installazione e manutenzione
Una corretta installazione e manutenzione sono essenziali per garantire le prestazioni a lungo termine delle flange ASME B16.5. Durante l'installazione, è importante seguire le istruzioni del produttore e le migliori pratiche del settore. Ciò include il corretto allineamento delle flange, l'utilizzo della guarnizione e dei bulloni corretti e il serraggio dei bulloni alla coppia specificata.
Una flangia disallineata può causare una distribuzione non uniforme delle sollecitazioni, che può portare a perdite e guasti prematuri. Anche l'utilizzo di guarnizioni o bulloni errati può compromettere le prestazioni di tenuta della flangia. Un serraggio eccessivo o insufficiente dei bulloni può causare il cedimento della guarnizione o la deformazione della flangia.
Anche la manutenzione regolare è fondamentale per rilevare e risolvere eventuali problemi con le flange. Ciò include l'ispezione delle flange per rilevare eventuali segni di corrosione, perdite e danni e la sostituzione di eventuali componenti usurati o danneggiati.
Conclusione
In conclusione, le prestazioni delle flange ASME B16.5 sono influenzate da una varietà di fattori, tra cui la qualità dei materiali, il processo di produzione, il design e le dimensioni, le condizioni operative, nonché l'installazione e la manutenzione. In qualità di fornitore, è nostra responsabilità fornire flange di alta qualità che soddisfino i requisiti specifici dei nostri clienti. Comprendendo questi fattori e lavorando a stretto contatto con i nostri clienti, possiamo garantire il funzionamento sicuro e affidabile dei loro sistemi di tubazioni.

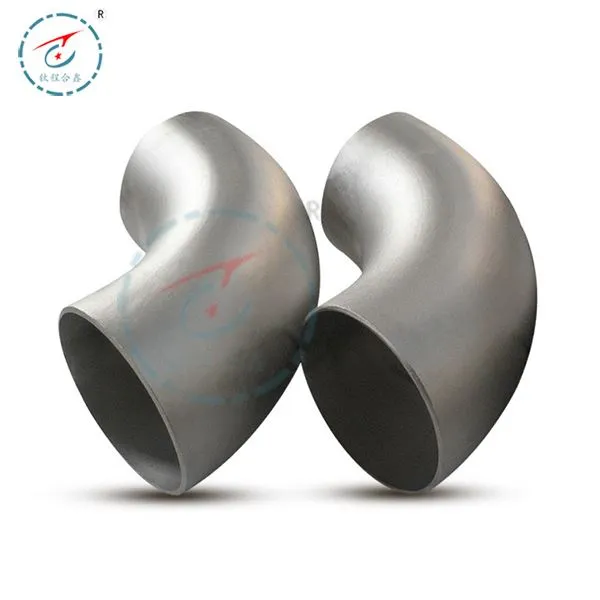

Se sei nel mercato di flange ASME B16.5 di alta qualità o prodotti correlati comeT in titanio grado 2,Gomito in titanio a 90 gradi, EEstremità del troncone del giunto sovrapposto, ti invitiamo a contattarci per una discussione dettagliata sulle tue esigenze specifiche. Siamo qui per aiutarti a trovare le migliori soluzioni per le tue applicazioni di sistemi di tubazioni.
Riferimenti
- Standard ASME B16.5 per flange di tubi e raccordi flangiati
- Manuale di progettazione e ingegneria delle tubazioni
- Corrosione e selezione dei materiali nei sistemi di tubazioni
